Détails sur le produit:
|
Nom de produit: | Pompe à diaphragme d'air | Pression maximale d'alimentation en air: | 120 LIVRES PAR POUCE CARRÉ |
---|---|---|---|
Débit: | 40GPM/150LPM | Max. Size Solid: | 3/16" (4.8mm) |
Vitesse de échange maximum: | CPM 276 | Certificateion: | OIN 9001, CE, ATex |
Siège de valve: | Acier inoxydable 304 | Diaphragme: | Buna N de Hytrel |
Surligner: | pompe à diaphragme en aluminium de 1 pouce,pompe à diaphragme en aluminium échangeant CPM 276,Pompe à diaphragme pneumatique en aluminium |

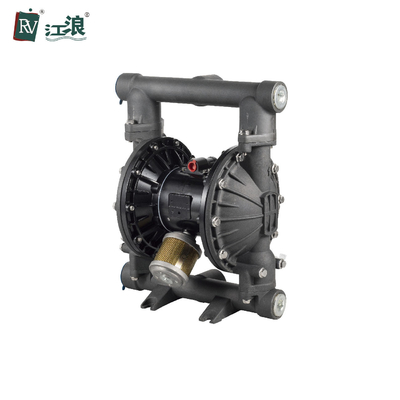

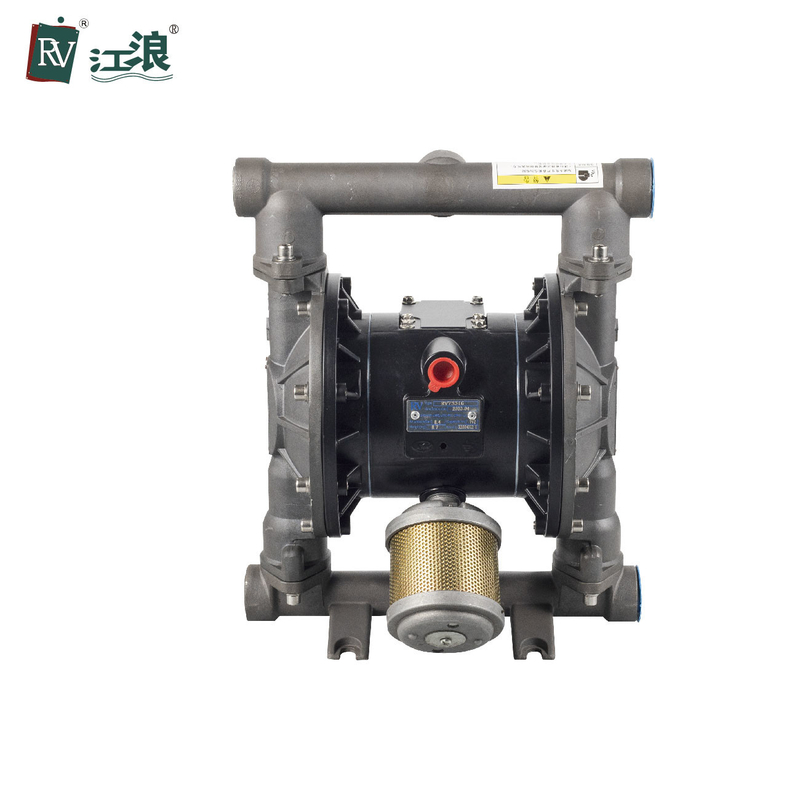

détection de fuite en aluminium de pompe à diaphragme de 1 pouce 22.5L/s
Quelle est une pompe à diaphragme d'air ? Comment cela fonctionne dans une application industrielle ?
Une pompe à diaphragme d'air (AODD) est un type de pompe de déplacement positif. Elle se compose de deux chambres de pompage qui sont alternativement remplies et déchargées par le mouvement des diaphragmes flexibles. L'air comprimé est alternativement alimenté, et exhalé, derrière les chambres à air des bords opposés des diaphragmes pour créer le pompage.
Des pompes de la pompe à diaphragme d'air (AODD) sont généralement utilisées pour des applications de transfert et peuvent manipuler une grande variété d'alimentations comprenant des boues, des boues, l'abrasif et des fluides sensibles de cisaillement. Les pompes à diaphragme d'air sont robustes, fiables et faciles à maintenir
Caractéristiques :
• 1 en (25,4 millimètres) fil de TNP ou de BSP
• Écoulement élevé – 40 gal/mn (151 LPM) dans une taille compacte et portative
• Pression du liquide à 120 livres par pouce carré (8,4 barres, à 0,84 MPA)
• Section centrale enduite d'époxyde
• Contrôleur externe pour l'opération à distance facultative
• Section centrale en aluminium
Comment une double pompe à diaphragme fait-il le travail ?
La note là sont deux diaphragmes et quatre boules de contrôle dans des la plupart des pompes standard. Les diaphragmes sont employés pour dessiner le liquide dans et pour le pousser hors de la pompe selon laquelle la direction il voyage. Dans des pompes standard, les boules de contrôle sont conçues pour permettre seulement au liquide de voyager par le fond de la pompe et puis du dessus en fonctionnant.
Quand l'air comprimé pousse un des diaphragmes vers la chambre liquide, forçant le clapet anti-retour inférieur vers le bas et le clapet anti-retour supérieur, il s'applique directement vers le haut de Qu'est ce que pression atmosphérique vous avez donné la pompe sur le liquide la forçant et hors de la pompe. En même temps, l'autre diaphragme est dessiné en créant un vide dans la chambre de pompage opposée et en rédigeant la boule inférieure de contrôle et le clapet anti-retour supérieur vers le bas. Alors l'air commutera et commencera le cycle dans l'autre direction, évacuant toujours une chambre tout en remplissant autre créant le plein cycle de pompe.
Ils ont un débit infiniment variable selon combien de volume de l'air et de pression vous donnez à la pompe. Plus le débit sont haut, plus la tuyauterie de décharge ou plus épais le fluide est longue, plus la pression et volume vous donner la pompe. Il y a mise en communication latérale standard, centre les pompes diverses mis en communication et de fente aussi bien que les pompes conformes d'ATEX et de FDA disponibles.
LA TEMPÉRATURE LIQUIDE MAXIMUM POUR LES PIÈCES EN CAOUTCHOUC
Buna N | 180°F (82°C) |
Santoprene | 180°F (82°C) |
PTFE | 212°F (100°C) |
Hytrel | 248°F (120°C) |
248°F (120°C) | |
Max Air Consumption | 45scfm (22.5L/s) |
Taille d'entrée d'air | 1/2 in.npt (f) |
Taille de bouche d'air | 3/4 in.npt (f) |
Taille liquide d'admission | 1 po. |
Taille liquide de débouché | 1 po. |
Poids net |
8.2kg en aluminium |
Emballage et expédition :
Notre service
* toute les enquête sera répondue dans un délai de 24 heures de travail
* producteur professionnel de pompe, avec l'équipe de créateurs.
* toutes les marchandises sont emballées avec le cas en bois d'exportation standard (la non-fumigation)
* après-service rapide
FAQ
Q1. Est-ce que je peux avoir une commande d'échantillon pour la pompe à diaphragme d'air ?
: Oui, nous faisons bon accueil à l'ordre d'échantillon pour examiner et vérifier la qualité. Les échantillons mélangés sont acceptables.
Q2. Que diriez-vous du délai d'exécution ?
: 3-5 jours pour l'échantillon se préparant, 8-10 jours ouvrables à la production en série.
Q3. Avez-vous une limite de MOQ pour l'ordre de diaphragme d'air ?
: Bas MOQ, 1pc pour la vérification d'échantillon est disponible.
Q4. Comment est-ce que vous embarquez-vous les marchandises et combien de temps il prend pour arriver ?
: Bateau par DHL, UPS, Fedex ou TNT. Cela prend 3-5 jours pour arriver. Ligne aérienne et mer embarquant également facultatif.
Q5. Comment procéder une commande pour la pompe à diaphragme d'air ?
: Faites-premièrement nous connaître vos conditions ou application.
Deuxièmement nous citons selon vos conditions ou nos suggestions.
Troisièmement le client confirme les échantillons et les endroits déposent pour l'ordre formel.
Quatrièmement nous arrangeons la production.
