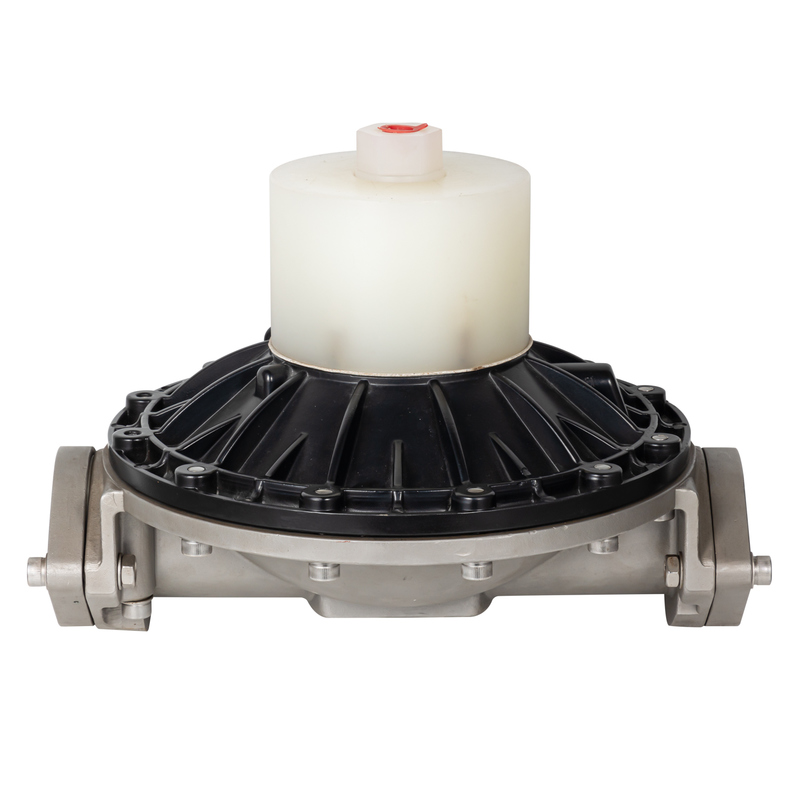

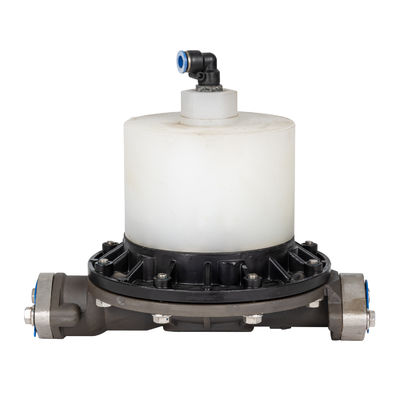

Tampon pour pompe à diaphragme

Le héros inconnu: le rôle essentiel du réservoir tampon dans les systèmes de pompes au diaphragme

Dans le monde de la manipulation des fluides industriels, les pompes à diaphragme sont réputées pour leur robustesse, leur polyvalence et leur capacité à manipuler un large éventail de fluides, des boues visqueuses aux produits chimiques corrosifs.Cependant, même le cheval de bataille le plus fiable peut bénéficier d'un composant de support qui améliore ses performances et sa longévité.Un accessoire souvent négligé mais d' une importance capitale..

Cet article examine la fonction, les avantages et les principales considérations de l'installation d'un réservoir tampon dans un système de pompe à diaphragme.

Comprendre le problème: le pouls

Contrairement aux pompes centrifuges qui assurent un débit continu et lisse, les pompes à diaphragme fonctionnent selon un principe de réciprocité.Le mouvement aller-retour du diaphragme crée des volumes discrets de fluide qui sont poussés à travers la ligne de déchargeIl en résulte un flux pulsant.

Bien que cette pulsation soit inhérente à la conception de la pompe, elle peut causer plusieurs problèmes importants dans un système de tuyauterie:

1. Marteau à eau: l'accélération et la décélération rapides de la colonne de fluide peuvent créer des pics de pression destructeurs, connus sous le nom de marteau à eau.entraînant des défaillances et des fuites de fatigue.

2. Vibration: Les pulsations transmettent des vibrations dans tout le système, ce qui peut assouplir les connexions, provoquer une usure excessive des supports et créer du bruit.

3. Mesure de débit inexacte: de nombreux débitmètres, tels que les débitmètres à turbine ou magnétiques, sont calibrés pour un débit régulier.entraînant des erreurs de contrôle du processus et des inexactitudes de dosage.

4. Réduction de l'efficacité de la pompe: la pompe doit fonctionner contre ses propres ondes de pression créées, consommant plus d'énergie que nécessaire.

La solution: comment fonctionne un réservoir tampon

Un réservoir tampon est un récipient installé sur le côté de décharge de la pompe au diaphragme, conçu pour atténuer ces pulsations.utilisant un coussin à gaz compressible pour absorber l'énergie.

Un réservoir tampon typique de type vessie contient deux composants principaux:

• Une vessie ou un diaphragme flexible: Ceci sépare le fluide pompé d'une chambre à gaz.

• Une charge de gaz (habituellement de l'azote ou de l'air): le côté gaz est préchargé à une pression spécifique, généralement réglée à 60-80% de la pression de fonctionnement moyenne du système.

Voici le processus pendant l'opération:

1. Au cours de la course de décharge de la pompe, la pompe pousse une bouillie de liquide dans la conduite de décharge à haute pression.il comprime le gaz dans le réservoir tamponLa vessie se dilate, absorbant le pic de l'impulsion de pression et stockant son énergie.

2. Entre les traits de décharge: alors que la pompe tourne à son trajet d'aspiration, la pression dans la ligne diminue momentanément.poussant le liquide stocké dans la ligne.

Ce cycle continu d'absorption et de libération d'énergie "lissée" efficacement les pics de pression et les creux dans un flux beaucoup plus laminaire et cohérent.

Les principaux avantages de l'installation d'un réservoir tampon

L'intégration d'un réservoir tampon apporte des améliorations tangibles à l'ensemble du système:

• Prolongation de la durée de vie de l'équipement: en éliminant les pics de pression nocifs et en réduisant les vibrations, la durée de vie de la pompe elle-même, ainsi que des vannes, des jauges et des équipements en aval,est significativement prolongée.

• Flux plus lisse: le processus bénéficie d'un débit plus constant, ce qui est crucial pour des applications telles que le dosage chimique, la chromatographie ou tout processus nécessitant un contrôle volumétrique précis.

• Réduction du bruit et des vibrations: le système fonctionne plus silencieusement et avec nettement moins de tremblements, contribuant ainsi à un environnement de travail plus sûr et plus confortable.

• Amélioration de l'efficacité de la pompe: la pompe fonctionne contre une contre-pression plus stable, ce qui peut réduire la consommation d'énergie et le stress mécanique sur le train d'entraînement de la pompe.

• Amélioration de la précision des instruments: les débitmètres et les capteurs de pression fournissent des relevés plus fiables et précis, ce qui améliore le contrôle des processus et l'intégrité des données.

Sélection et taille d'un réservoir tampon

Le choix du bon réservoir tampon est crucial pour des performances optimales.

• Débit de pompe (GPM/LPM): des débits plus élevés nécessitent une plus grande capacité de réservoir pour amortir efficacement les impulsions.

• Vitesse de pompage (RPM/SPM): le nombre d'impulsions par minute affecte l'efficacité d'amortissement requise.

• Pression de fonctionnement du système: le réservoir doit être nommé pour la pression maximale du système.

• Pulsation résiduelle acceptable: le niveau de fluidité souhaité déterminera la taille finale.

Les fabricants fournissent souvent des formules ou des logiciels de dimensionnement pour aider à sélectionner le volume correct du réservoir tampon basé sur ces paramètres.

Conclusion

Si une pompe à diaphragme peut fonctionner sans réservoir tampon, l'utiliser sans est comme conduire une voiture sans amortisseur.et le contrôle sera compromisLe réservoir tampon est un investissement simple et rentable qui se rembourse à plusieurs reprises en protégeant l'équipement de base, en assurant la stabilité du processus et en réduisant les temps d'arrêt de maintenance.Il transforme une pompe intrinsèquement pulsée en une pompe lisse, une solution fiable et efficace de traitement des fluides, qui mérite vraiment son titre de héros méconnu du système de pompe à diaphragme.
